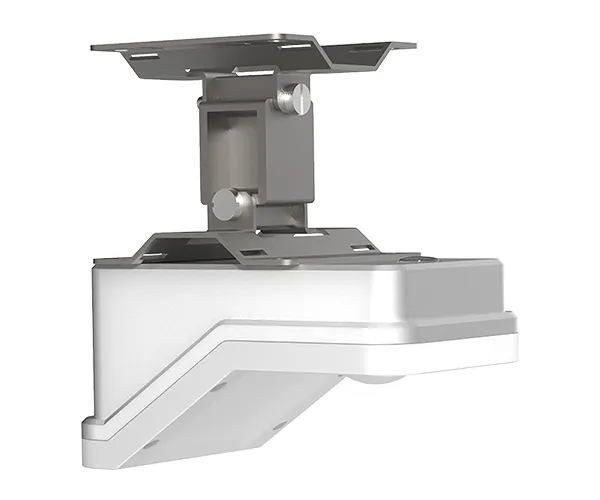

    Радарный расходомер

    Радиолокационный расходомер для бесконтактного измерения скорости потока и уровня воды в реках, открытых каналах и дренажных системах

    Радарные датчики расхода измеряют скорость поверхностного потока и уровень воды с высоты над каналом, а также рассчитывают расход через интегрированную гидравлическую модель. Обширно используются в речном хозяйстве, городских сетях ливневой и сточной канализации, шлюзах водохранилищ и ирригационных каналах, для отслеживания изменений скорости, уровня воды и общего расхода в течение суток. Бесконтактная конструкция позволяет радарным расходомерам Microcreative работать непрерывно в любых погодных условиях, предоставляя четкие и надежные данные.

    Запросить расценки
    Технические параметры
    • Диапазон измеряемых скоростей От 0.1 до 25 м/с
    • Точность ±1%
    • Мертвая зона8 см
    • Угол наклона для измерения скорости От 0° до 80°
    • Расстояние обнаружения 30 м
    • Точность обнаружения ±1 мм
    • ПитаниеОт 9 до 30 В постоянного тока
    • Угловая ширина луча скоростной антенны12°×25°
    • Рабочая температураОт –20 до +70 °C
    • Угловая ширина луча дальномерной антенны6°
    • Класс пылевлагозащиты IP68
    • Макс. расстояние от радара до водной поверхности До 30 м
    • Интерфейс связиRS485 (настраиваемая скорость), Bluetooth
    • Габариты (Д×Ш×В)165×79×94 мм
    • Масса1214 г
    • Материал корпусаАлюминиевый сплав, PBT (полибутилентерефталат)
    • Способ монтажаКрепление на кронштейне
    • Протокол связиModbus
    • Рабочий ток≤25 мА при 24 В (рабочий режим);
      ≤1 мА при 12 В (спящий режим)

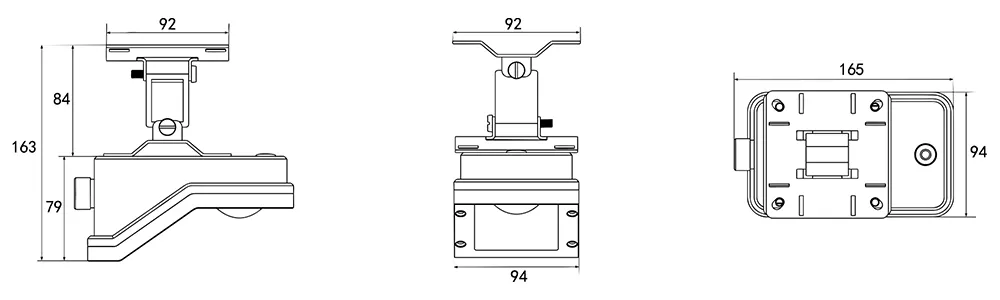

    Схема габаритов устройства
    Схема габаритов устройства
    Ключевые преимущества
    • Радарные датчики расхода используют бесконтактную двухрадарную схему с FMCW-измерением (непрерывно нарастающей волны) дальности, а также алгоритмы подавления помех для стабильности данных.
    • Интегрированная гидравлическая модель, разработанная Microcreative совместно с профильными специалистами, одновременно проводит все расчеты по уровню, скорости и расходу воды.
    • Имеет пылевлагозащиту IP68, что позволяет расходомеру эффективно работать в сложных полевых условиях, таких как городские сети ливневой и сточной канализации, шлюзы водохранилищ и ирригационные каналы.
    • Компактная конструкция упрощает монтаж и сокращает объем работ по техническому обслуживанию.
    • Измерительный модуль Microcreative дает пользователям полный контроль над технологией и позволяет при необходимости выполнять гибкую адаптацию к меняющимся условиям.
    • Поддерживает настройку через Bluetooth, облегчая обслуживание на месте.
    Варианты применения

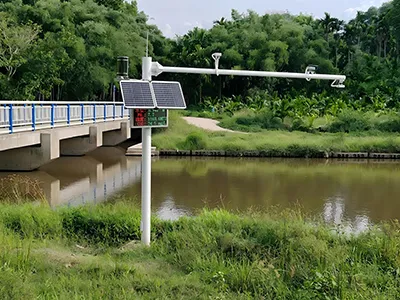

    Мониторинг рек и каналов

    Мониторинг рек и каналов
    Радарные расходомеры помогают напрямую измерять расход в реках, предоставляя полезные данные для повседневной гидрологической работы.

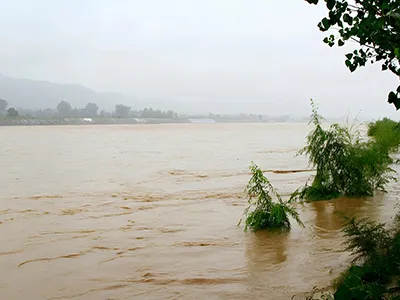

    Мониторинг паводков

    Мониторинг паводков
    Датчики расхода широко используются в сезон дождей, отслеживая городские подтопления и внезапные подъемы воды в горных районах.

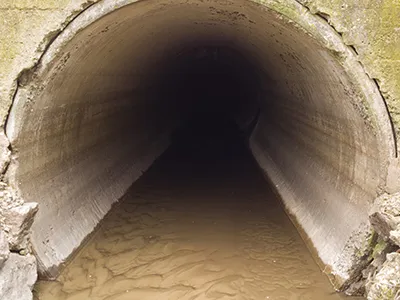

    Экологические и дренажные системы

    Экологические и дренажные системы
    Могут использоваться для контроля условий потока сточных вод и подземных дренажных трубопроводах.

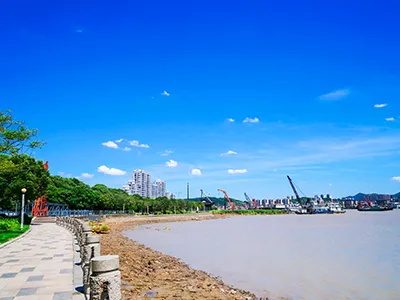

    Прибрежный мониторинг

    Прибрежный мониторинг
    Радарные датчики расхода подходят для прибрежных измерений, требующих регулярного наблюдения за условиями поверхностного течения.

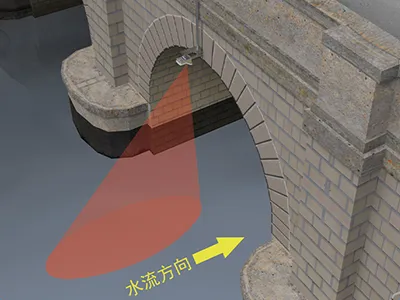

    Мониторинг мостов

    Мониторинг мостов
    Расходомеры помогают при исследованиях, связанных с мостами, измеряя речной поток под конструкцией для более безопасного монтажа и обслуживания различных мостовых систем.
    Нужна помощь в подборе радарного датчика?

    Мы поможем выбрать оптимальный вариант для вашего проекта.

    Другие радарные датчики уровня

    Радарные датчики расхода используют бесконтактную двухрадарную схему для одновременного измерения скорости поверхностного потока и уровня воды. FMCW-измерение дальности эффективно обрабатывает параметры расстояния, а алгоритм подавления волновых помех помогает уменьшить влияние движения поверхности. Оба значения затем используются в гидравлической модели для получения итогового значения расхода понятным и последовательным образом.

    Бесконтактная двухрадарная схема позволяет датчикам измерять скорость и уровень воды, не подвергаясь прямому влиянию взвешенных веществ. FMCW-измерение дальности и встроенная программа подавления волновых помех помогают минимизировать влияние поверхностных возмущений, вызванных взвесями, сохраняя точность определения расстояния в пределах ±1 мм, а скорости ±1%.

    Да. Параметры и функции расходного датчика могут быть настроены в соответствии с потребностями уникальных установок для открытых каналов, трубопроводов или полевого мониторинга, что позволяет им точно соответствовать специализированным сценариям применения.
