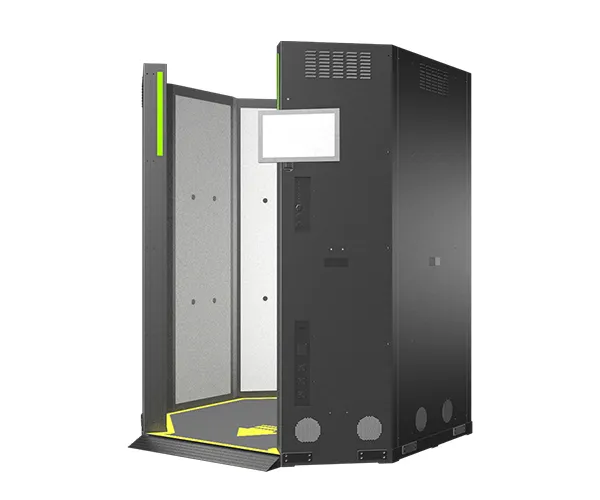

    Досмотровый сканер миллиметрового диапазона (проходного типа)

    Сканер для досмотра человека, использующий миллиметровые волны для обнаружения скрытых под одеждой предметов с пропускной способностью до 1200 человек/час

    Проходной радиоволновой сканер разработан специально для мест с высоким пассажиропотоком, требующих быстрой и бесконтактной процедуры досмотра. Использует активную технологию визуализации миллиметровых волн в реальном времени и искусственный интеллект (ИИ), позволяя осуществлять 360° сканирование всего тела человека для быстрого определения местоположения запрещенных предметов. Все полученные данные досмотровый сканер миллиметрового диапазона отображает в виде удобного трехмерного голографического изображения.

    В систему контроля безопасности HBS-1310 встроена технология модульного цифрового формирования диаграммы направленности, что упрощает монтаж на объекте и позволяет обойтись без сложной ручной калибровки.

    Запросить расценки
    Параметры оборудования

    Габариты

    • Размер одного модуля (Ш×Д×В) 1500×425×1800 мм
    • Размер полной системы(Ш×Д×В) 1500×1500×1800 мм
    • Масса оборудования450 кг

    Технические параметры

    • Набор основных микросхем (чипсет)Собственная разработка (радиочастотный и обрабатывающий чипсет)
    • Принцип работыАктивная миллиметроволновая визуализация
    • Антенная решетка системы формирования изображенияМногоугловая антенная решетка
    • Время сканирования<15 мс
    • Пространственное разрешение10 мм
    • Линейное разрешение5 мм
    • Частота кадров изображения10 кадров/с

    Рабочие параметры

    • Пропускная способность1200 человек/час
    • Рабочее напряжение200-240В, 50/60 Гц
    • Ток безопасности10А
    • Номинальная потребляемая мощность1500Вт
    • Потребление мощности в режиме ожидания500Вт
    • Температура рабочего пространства0-40°C
    • Влажность рабочего пространства<90%, без конденсации

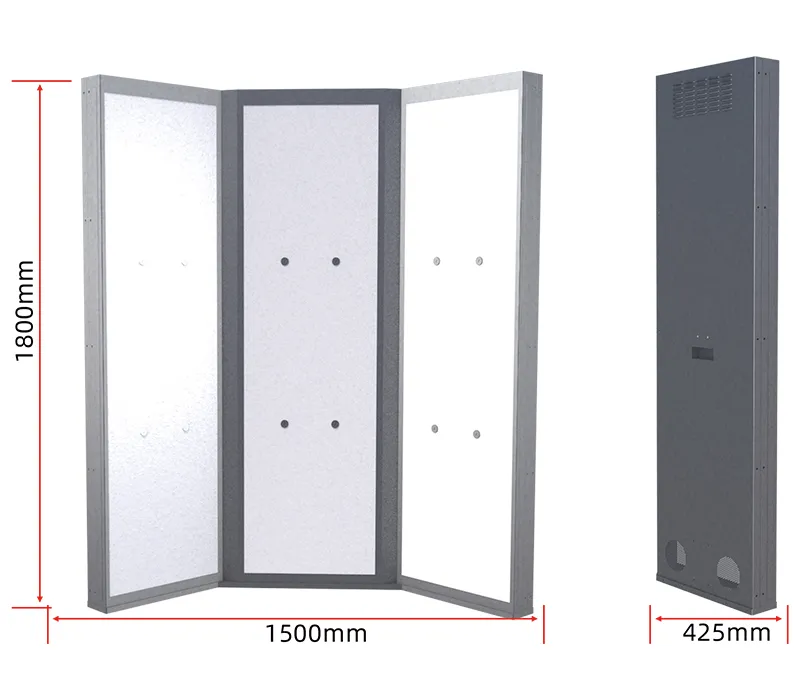

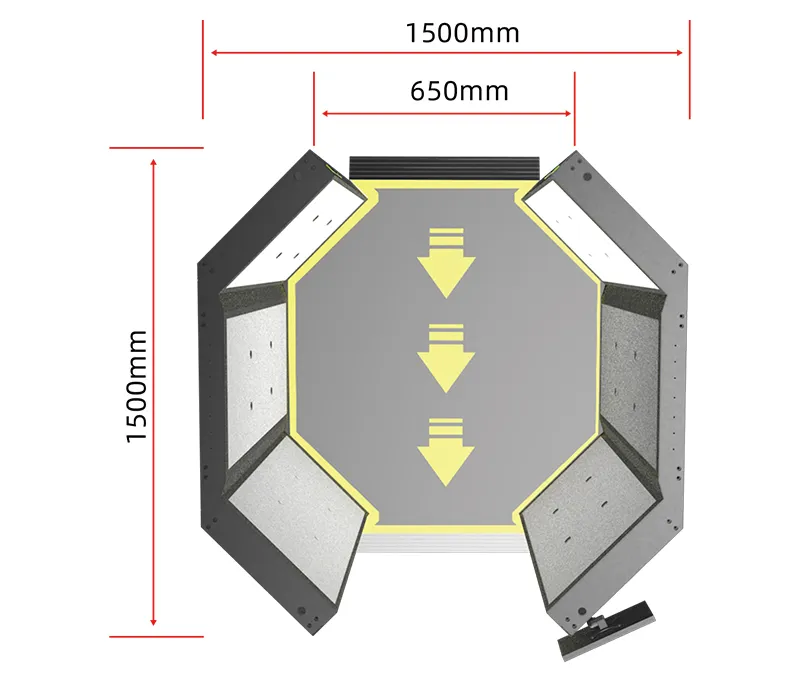

    Схема габаритов устройства
    Схема габаритов устройства
    Примеры внедрения

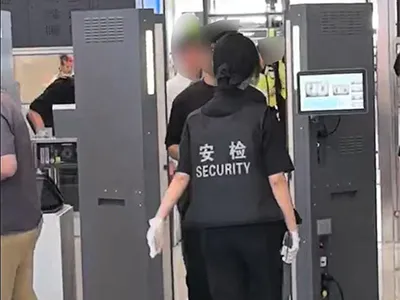

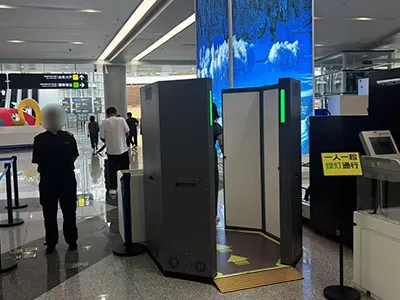

    Международный аэропорт Урумчи Тяньшань

    • Международный аэропорт Урумчи Тяньшань
    • Международный аэропорт Урумчи Тяньшань
    Подробнее

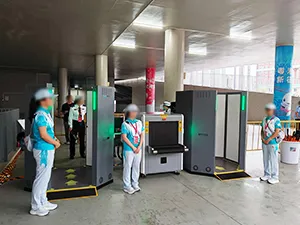

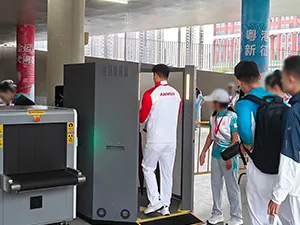

    15-е национальные игры Китая

    • 15-е национальные игры Китая
    • 15-е национальные игры Китая
    Подробнее
    Варианты применения

    Проходной досмотровый сканер миллиметрового диапазона подходит для контроля безопасности на входах в метро и железнодорожных станциях, в больницах, на объектах таможенного и пограничного контроля, массовых мероприятиях и других объектах с высоким пассажиропотоком, требующих эффективного бесконтактного досмотра.

    • Крупные мероприятияКрупные мероприятия
    • Станции метроСтанции метро

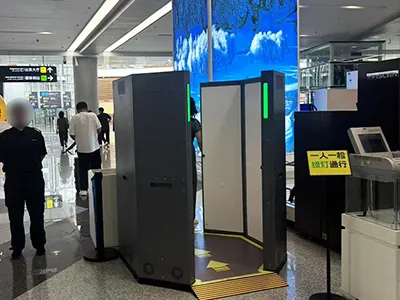

    • АэропортыАэропорты

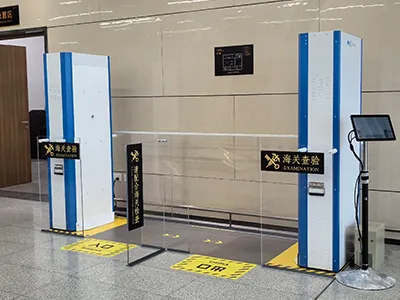

    • Таможенный и пограничный контрольТаможенный и пограничный контроль

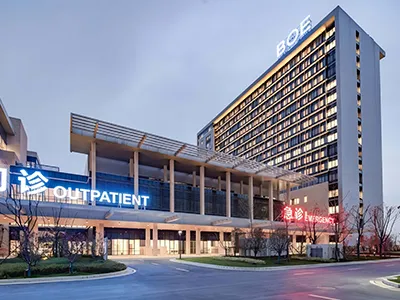

    • БольницыБольницы

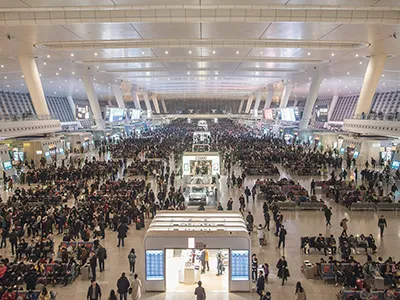

    • Железнодорожные станцииЖелезнодорожные станции
    • Места специального назначенияМеста специального назначения
    Обнаруживаемые предметы
    • Огнестрельное оружиеОгнестрельное оружие
    • Ножи с длиной лезвия более 9 смНожи с длиной лезвия более 9 см
    • Жидкости в бутылках объемом более 100 млЖидкости в бутылках объемом более 100 мл
    • Керамические ножи с длиной лезвия более 9 смКерамические ножи с длиной лезвия более 9 см
    • Легковоспламеняющиеся или взрывоопасные жидкости объемом более 100 мл, такие как бензинЛегковоспламеняющиеся или взрывоопасные жидкости объемом более 100 мл, такие как бензин
    • ТопорыТопоры
    Ключевые преимущества
    • Поточный досмотр
      Система не требует остановки людей, позволяя им легко проходить в обычном темпе.
    • Высокая точность обнаружения
      Сканер использует миллиметровые волновые чипы серии N, разработанные Microcreative, для определения запрещенных предметов и визуализации их точного местоположения.
    • Эффективность при большом потоке людей
      Бесконтактный досмотр без остановок для большого потока людей – до 1200 человек/час.
    • Трехмерная проверка
      Активная приемопередающая решетка миллиметровых волн сканирует все тело на 360°, без слепых зон.
    • Интеллектуальная идентификация угроз
      Система микроволнового обнаружения работает в паре с ИИ для точного определения местоположения найденных предметов, четко отображая результаты в виде трехмерного изображения.
    • Быстрая установка
      Модульная конструкция позволяет быстро выполнять монтаж досмотрового сканера без необходимости дополнительной калибровки.

    Преимущества перед сканерами безопасности на терагерцовых волнах (терагерцовый сканер)

    Параметр сравнения Проходной досмотровый сканер миллиметрового диапазона HBS-1310 Сканер безопасности на терагерцовых волнах
    Проходной досмотровый сканер миллиметрового диапазона HBS-1310 Сканер безопасности на терагерцовых волнах
    Тип прохода Проходной (открытый проход) Полузакрытый проход
    Пространственное разрешение 10 мм 25 мм
    Частота кадров изображения 10 кадров/с 10 кадров/с
    Рабочая температура От 0°C до 40°C От 0°C до 35°C
    Пропускная способность 1 200 человек/час 1 200 человек/час
    Занимаемая площадь Малая Большая
    Потребляемая мощность 1500 Вт 4000 Вт
    Отображаемое изображение 360° изображение всего тела 2D изображение

    Преимущества перед арочными металлодетекторами

    Параметр сравнения Проходной досмотровый сканер миллиметрового диапазона HBS-1310 Арочный металлодетектор
    Проходной досмотровый сканер миллиметрового диапазона HBS-1310 Арочный металлодетектор
    Типы обнаруживаемых запрещенных предметов Жидкости, металлы, полупроводники, пластики, гели, керамика, композитные материалы и др. Только металлы
    Определение местоположения предмета Автоматическое обнаружение с точным указанием местоположения Невозможно указывать местоположение
    Идентификация предметов Идентификация объекта на основе глубокого машинного обучения Не поддерживает
    Отображение изображения Поддерживает Не поддерживает
    Интеграция данных/связь Поддерживает Не поддерживает
    Основные компоненты

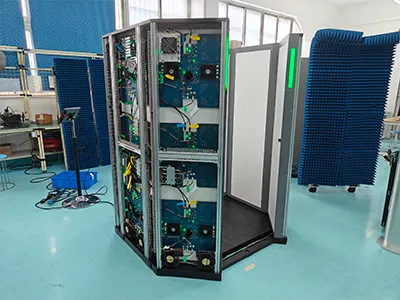

    • Активная приемопередающая антенная решетка миллиметрового диапазонаАктивная приемопередающая антенная решетка миллиметрового диапазона

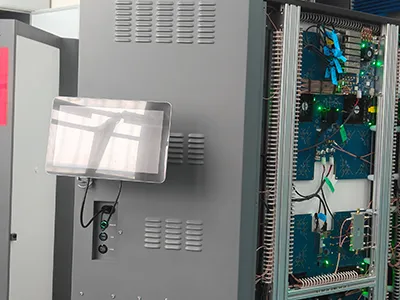

    • ДисплейДисплей
    Сертификаты продукции
    • ISO 9001
      ISO 9001
    • ISO26262
      ISO26262
    Нужна помощь в выборе подходящего досмотрового сканера?

    Мы поможем выбрать оптимальный вариант для вашего проекта.

    Другие миллиметровые сканеры для досмотра человека

    Проходные сканеры безопасности используют сигналы миллиметрового диапазона, по природе схожие с сигналами мобильных телефонов и Wi-Fi. Они полностью отличаются от рентгеновского или КТ-излучения. Эти волны не проникают сквозь кожу и отражаются от нее, поэтому не причиняют никакого вреда. Каждая проверка длится всего 0.1 секунды, а уровень мощности облучения составляет примерно одну тысячную от уровня облучения при телефонном звонке. Кроме того, наши сканеры соответствуют требованиям GB 8702-2014 и прошли испытания Государственным институтом метрологии.

    Да. Микроволновые сканеры безопасности проходного типа безопасны для всех, включая людей с кардиостимуляторами, имплантатами, металлическими пластинами, беременных женщин и детей. Технология не создает помех медицинским устройствам и не воздействует на организм человека.

    Дети ростом 1.2 метра и выше могут проходить проверку без проблем, так как они способны соблюдать требуемую базовую позу. Очень маленьким детям обычно сложно стоять неподвижно, поэтому для них этот тип проверки не рекомендуется.
