Измерение уровня расплавленной стали, шлака и сырьевых силосов в условиях высоких температур
При производстве стали для измерения уровня шлакового порошка часто используются 26 ГГц радарные уровнемеры или механические уровнемеры с грузом и тросом. Однако оба этих метода измерения уровня имеют свои ограничения. Разряженность воздуха и высокая запыленность внутри силосов могут мешать передаче сигнала. 26 ГГц радарные устройства могут оснащаться системой продувки воздухом у антенны для удаления пыли, но при длительной работе они часто засоряются шлаком, влияя на радарную волну и приводя к искажению сигнала. Механические уровнемеры со временем также могут сталкиваться с запутыванием троса, что снижает надежность измерений.
- Железная руда
- Металлургический кокс
- Флюс
- Доменная печь
- Коксовая печь
- Конвертер
- Дуговая электропечь
- Внепечная обработка
- Непрерывная разливка
Радарные уровнемеры серий ADV и LM78 (бесконтактные, работающие в диапазоне 76-81 ГГц) имеют отличную проникающую способность и помехоустойчивость. Эти датчики сохраняют точные показания даже в условиях экстремальной запыленности. Их линзовые антенны предотвращают налипание пыли, а встроенная функция блокировки эхо-сигнала отфильтровывает множественные отражения сигналов для точности измерений. В совокупности эти особенности делают наши радарные уровнемеры идеальным выбором для измерения уровня материалов в сильно запыленных условиях металлургического производства.

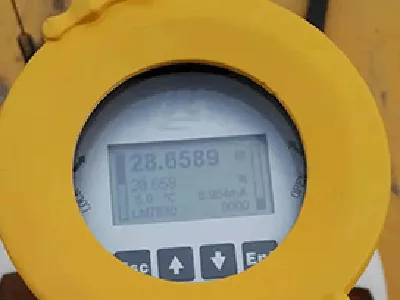

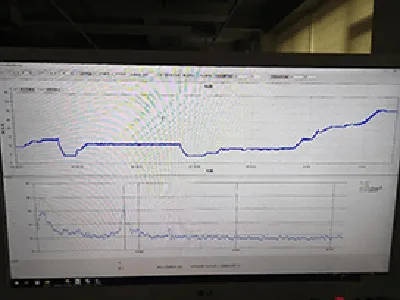

В силосе со шлаковым порошком на металлургическом комбинате были установлены несколько радарных уровнемеров LM78 (технология FMCW 76-81 ГГц). В течении нескольких месяцев эксплуатации радары сохраняли стабильные показания и неизменную динамику уровня, демонстрируя превосходную надежность.

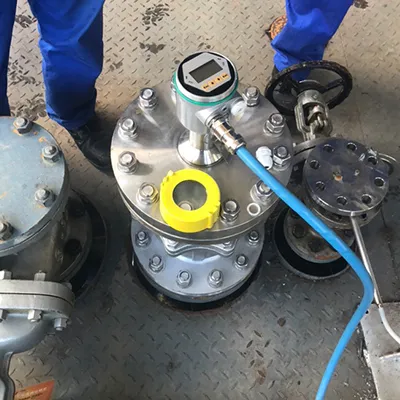

На другом металлургическом комбинате потребовался точный мониторинг уровня воды в печи в процессе высокотемпературной плавки. Поскольку внутренняя температура достигала 1000°C, нами были установлены бесконтактные термостойкие радарные уровнемеры миллиметрового диапазона. Оснащенные высокотемпературными антеннами, эти устройства эффективно защищают внутреннюю электронику и по сей день гарантируют точность всех измерений.

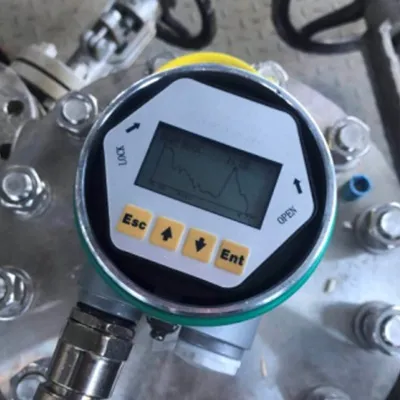

После монтажа была проведена настройка радара для определения нулевой точки и диапазона измерений. Полученная волновая кривая подтвердила стабильность работы радара и отличные показатели сигнала.
-
- Радарные уровнемеры для жидкостей и твердых веществ
- Микроволновая частота
76-81 ГГц - Температура рабочей среды
От −40°C до +85°C/опционально до +200 °C
- Микроволновая частота
- Модуль бесконтактного радарного уровнемера 80 ГГц миллиметровый радарный модуль является ключевым компонентом, используемым в бесконтактных уровнемерах для высокоточного измерения жидкостей и сыпучих материалов.
-
- Радарный уровнемер серии ADV (взрывозащищенный)
- Микроволновая частота
76-81 ГГц - Температура рабочей среды
От −40°C/опционально до +200°C (макс.)
- Микроволновая частота
- Модуль радарного уровнемера серии ADV Радарные модули измерения уровня способны точно определять количество как жидких, так и сыпучих материалов.
