Надежное радарное измерение уровня технического углерода в бункерах и силосах
Производственная среда технического углерода чрезвычайно сурова: материалы обладают очень низкой диэлектрической проницаемостью и окружены высокотемпературной пылью. Традиционные уровнемеры часто не справляются с такими условиями. Миллиметровые радарные уровнемеры же используют высокочастотные микроволновые сигналы с сфокусированным лучом, проникающим сквозь плотную пыль и не подверженным влиянию изменений свойств материала, температуры или давления. Такой подход обеспечивает непрерывное, точное и бесконтактное измерение уровня даже в сложных промышленных условиях.
- Сырье
- Дробление
- Прокаливание
- Размол в роликово-кольцевой мельнице
- Промежуточное дробление
- Просеивание
- Дозирование
- Перемешивание
- Формование
- Спекание
- Напитывание
- Графитизация
- Механическая обработка
- Готовая продукция
В сложных технологических условиях, сочетающих разряженную атмосферу, высокую запыленность и материалы с низкой диэлектрической проницаемостью, надежную работу демонстрируют радарные уровнемеры серий LM78, ADV, а также уровнемеры на основе технологии направленной волны (GWR). Работают на базе высокочастотного сигнала 76-81 ГГц. Встроенная функция обучения от ложных эхо-сигналов фильтрует нежелательные отражения, гарантируя точное определение фактического уровня материала.

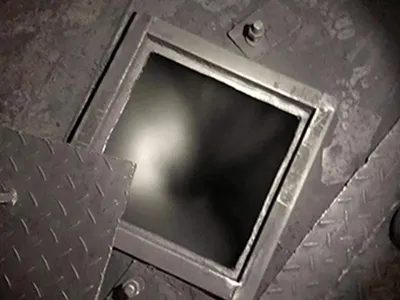

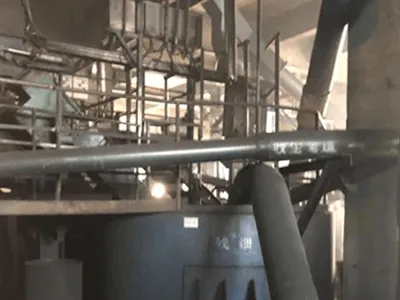

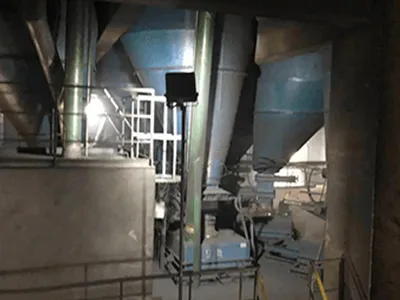

На заводе по производству технического углерода во Внутренней Монголии используются силосы с коническим днищем высотой 5.5 метров, где разрежение внутри резервуаров создает плотную запыленную среду. Радарный уровнемер был установлен на высоте 5.6 метров с фланцевым присоединением DN80. Ранее на заводе использовалось механическое измерение уровня с помощью груза, которое требовало частого ручного вмешательства и приводило к высоким трудозатратам.
Суровые условия эксплуатации с разрежением и образованием мелкодисперсного порошка затрудняли получение стабильных показаний с помощью контактных или низкочастотных радарных приборов.

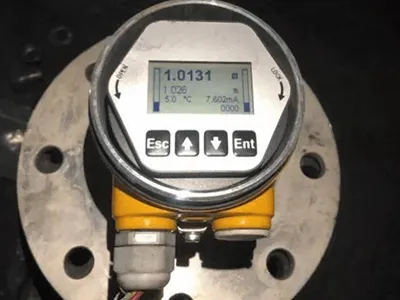

Для решения этих задач заказчик выбрал 80 ГГц радарный уровнемер. Высокая мощность сигнала, узкий угол луча, способность к подавлению сильных помех и настраиваемые алгоритмы позволили обеспечить точное и надежное измерение уровня даже в столь сложной среде. Такое решение эффективно заменило ручные методы и повысило общую эффективность работы.
