Надежное радарное измерение уровня битума в резервуарах при высоких температурах
Измерение уровня битума в резервуарах коксохимических заводов сопряжено со многими сложностями. Липкая природа материала, высокие рабочие температуры и множественные отражения сигнала внутри резервуара часто затрудняют точное определение количества битуума.
Радарные уровнемеры серий LM78, ADV, а также уровнемеры на основе направленной волны (GWR) оснащены высокочастотной радарной технологией 76-81 ГГц и продвинутой функцией обучения от ложных эхо-сигналов. Эти приборы эффективно устраняют ложные отражения и точно идентифицируют истинный уровень материала, гарантируя надежную работу в любых технологических условиях.

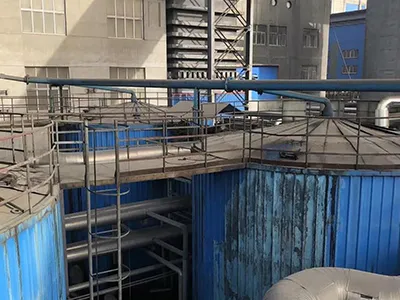

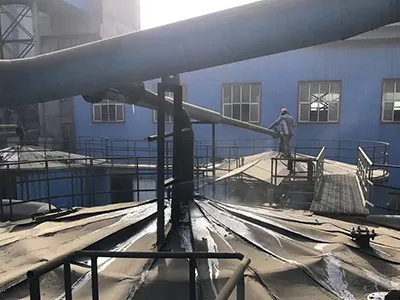

80 ГГц радарный уровнемер Microcreative был внедрен на коксохимическом заводе в Шаньдуне для измерения уровня битума в накопительных резервуарах.

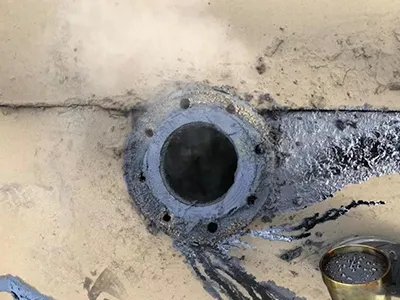

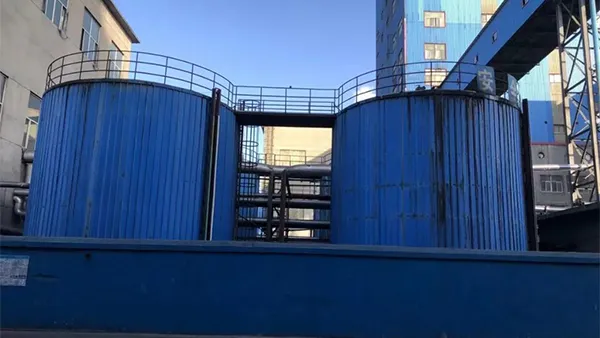

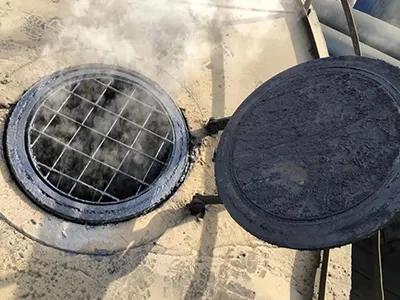

Резервуары имели высоту 7 метров и содержали битум под температурой 220°C. Они были оборудованы внутренними змеевиками, по которым циркулировал высокотемпературный пар для поддержания материала в жидком состоянии. Уровнемер был установлен на высоте 7.5 метров от основания с фланцевым присоединением DN150. Ранее использовался 26 ГГц радарный уровнемер с рупорной антенной, но сильная адгезия битума вызывала интенсивное налипание материала на антенну, даже при наличии защитного колпака. Накопившиеся отложения серьезно ослабляли радарный сигнал, что приводило к неточности измерений уровня материала.

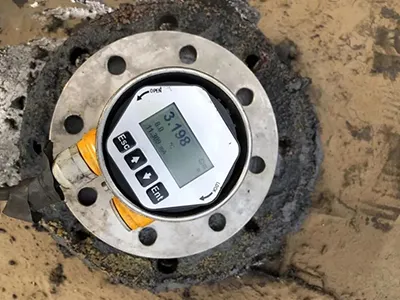

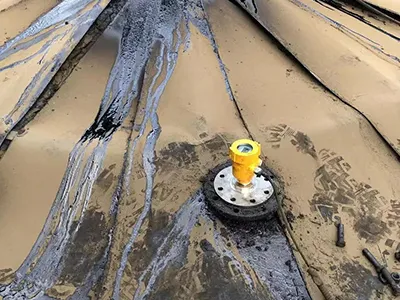

После перехода на 80 ГГц радарный уровнемер наши инженеры точно настроили крепление и само устройство, чтобы избежать помех от нагревательных змеевиков. Прибор успешно обеспечил точные показания, заслужив высокую оценку заказчика.
