Технические параметры
- Микроволновая частота 76-81 ГГц
- Температура рабочей среды От −40°C до +85°C/опционально до +200 °C
- Рабочее давление От −0.1 до 1 МПа
- Точность ±1 мм
- Диапазон измерений 10/30/60/120 м
- Взрывозащита Ex d ia ⅡC T6 Ga
- Угол луча 3°/8°
- Способ монтажа Резьба или фланец
- Класс пылевлагозащиты IP67
- Материал корпуса Алюминиевый сплав/нержавеющая сталь
- Интерфейс связи 4-20 мА/HART/RS485/TTL
- Пользовательский интерфейс ЖК-дисплей 128×64 с 4 кнопками, ПО для ПК, HART-коммуникатор или Bluetooth
- Сертификаты Сертификат о соответствии требованиям взрывозащищенности CNEX
- Масса Прибл. 1.8 кг
- Габариты (Д×Ш×В) 123×101×255 мм

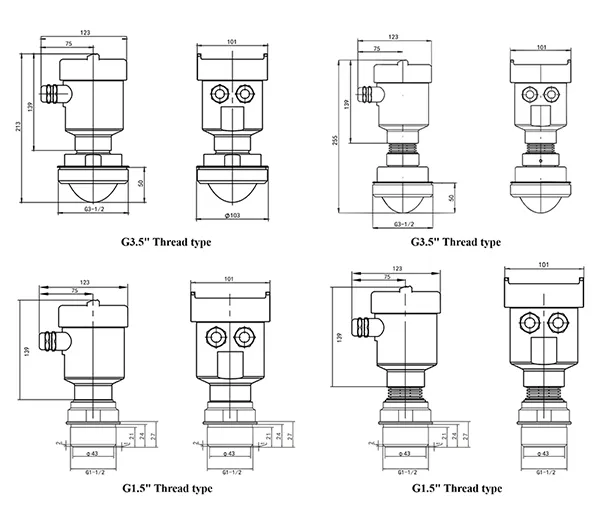

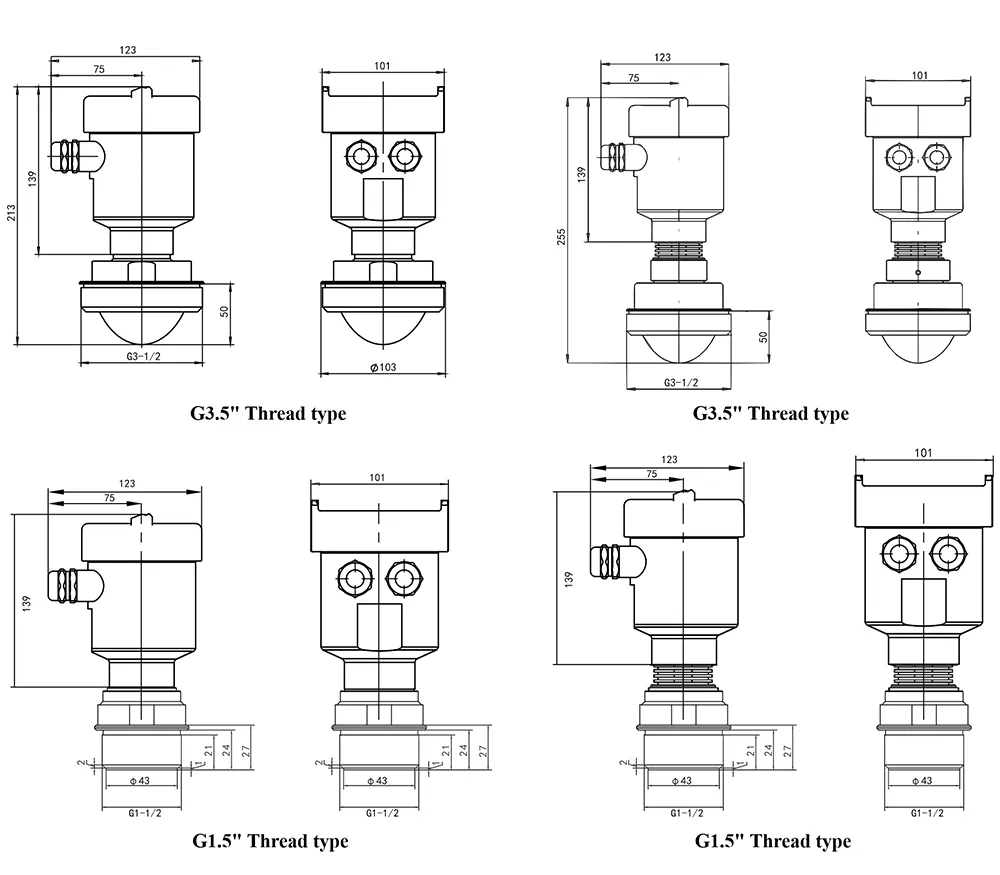

Схема габаритов устройства
Ключевые преимущества
-

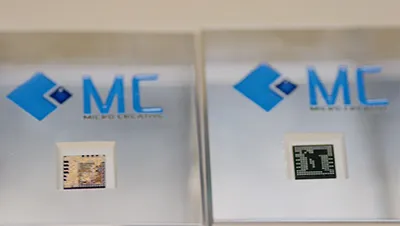

Чип собственной разработки
-

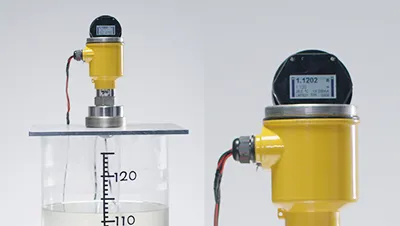

Высокая точность измерения (±1 мм)
-

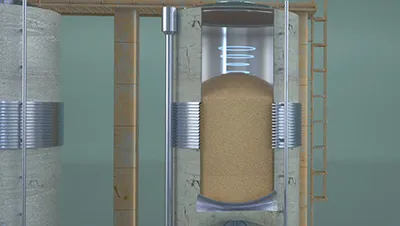

Малая мертвая зона (2 см)
-

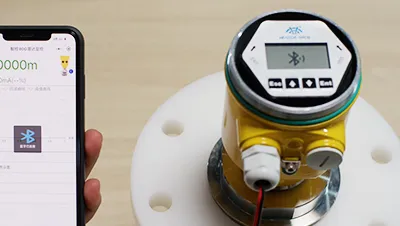

Подключение по Bluetooth и дистанционная настройка
-

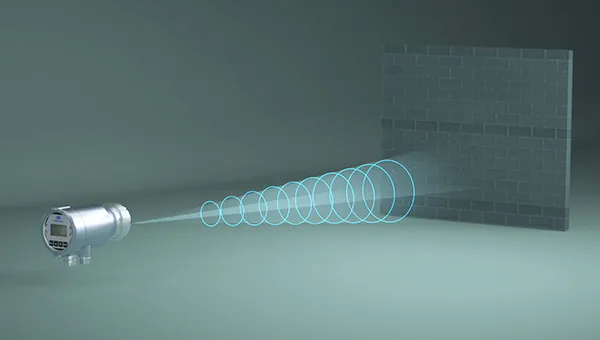

Малый угол луча (3°/8°)

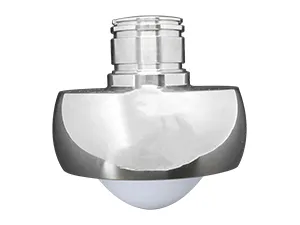

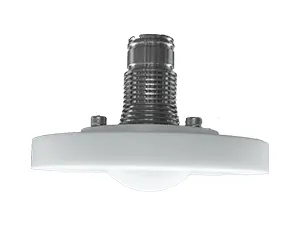

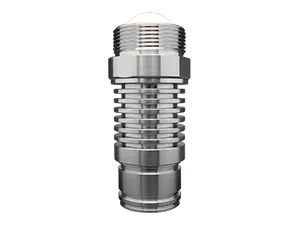

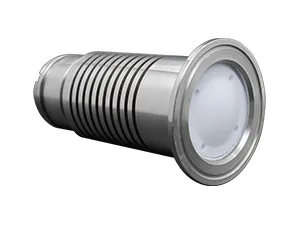

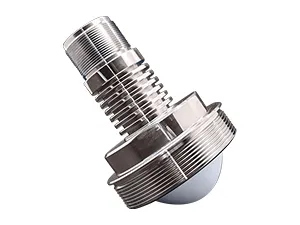

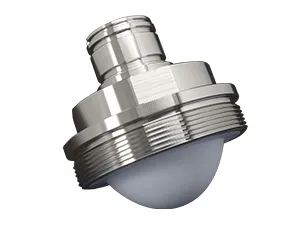

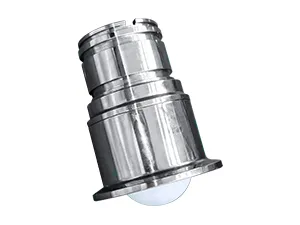

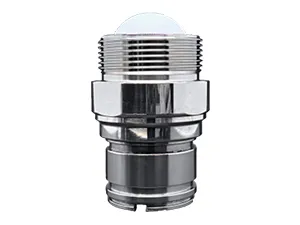

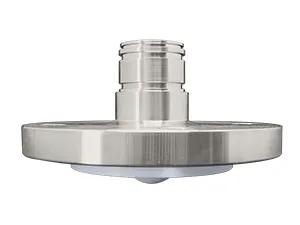

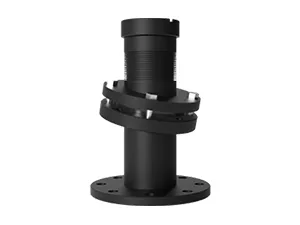

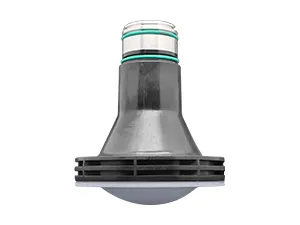

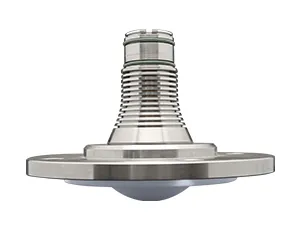

Типы антенн
- Материал: нержавеющая сталь 304 с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: резьба G3.5
- Особенности и назначение: для измерения уровня жидкостей или сыпучих материалов в емкостях с перемешиванием
- Материал: нержавеющая сталь 304 с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: резьба G1½
- Особенности и назначение: для измерения уровня жидкостей и сыпучих материалов в смесительных емкостях
- Материал: нержавеющая сталь 304 с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: фланец (DN50/DN65)
- Особенности и назначение: антенна с резьбой G1½ для измерения уровня высокотемпературных жидкостей (до 200°C)
- Материал: нержавеющая сталь 304 с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: фланец (DN50/DN65)
- Особенности и назначение: антенна с резьбой G3½ для измерения уровня жидкостей и сыпучих материалов в емкостях с мешалкой
- Материал: нержавеющая сталь 304 с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: фланец (DN80, DN100, DN120, DN200)
- Особенности и назначение: 3½-дюймовая антенна для измерения уровня порошков и сыпучих материалов
- Материал: нержавеющая сталь 316L с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: фланец (DN50, DN65)
- Особенности и назначение: коррозионностойкая конструкция для надежной работы в химических средах
- Материал: нержавеющая сталь 316L с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: фланец (DN80, DN100, DN150)
- Особенности и назначение: 3½-дюймовая антенна, устойчивая к высоким температурам и коррозии
- Материал: полностью выполнен из ПТФЭ (политетрафторэтилена)
- Монтаж: фланец (DN50, DN80, DN100, DN125)
- Особенности и назначение: 3½-дюймовая коррозионностойкая антенна для агрессивных или химически активных сред
- Материал: ПП (полипропилен)
- Монтаж: зажимное кольцо
- Особенности и назначение: 3½-дюймовая антенна для измерения коррозионных жидкостей
- Материал: нержавеющая сталь 316L с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: зажимы
- Особенности и назначение: 1.5-дюймовая антенна для стандартных температурных условий
- Материал: нержавеющая сталь 316L с покрытием из ПТФЭ (политетрафторэтилена)
- Монтаж: кламповое соединение
- Особенности и назначение: 1.5-дюймовая антенна для работы при высоких температурах
- Материал: нержавеющая сталь 304 со стеклом
- Монтаж: фланец (DN80, DN100)
- Особенности и назначение: высокотемпературная антенна для сложных промышленных условий
Дополнительные приспособления
Промышленный индикатор уровнемера для установки на емкость
GPB80
Видео

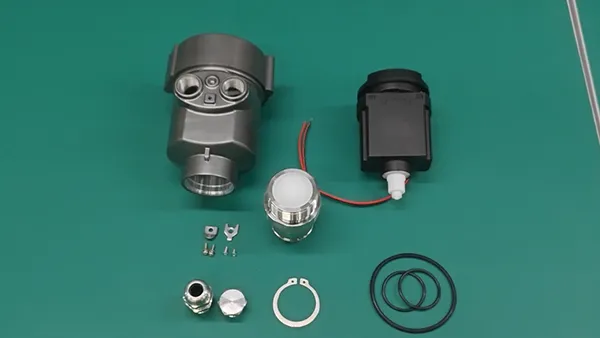

Сборка бесконтактного радарного уровнемера

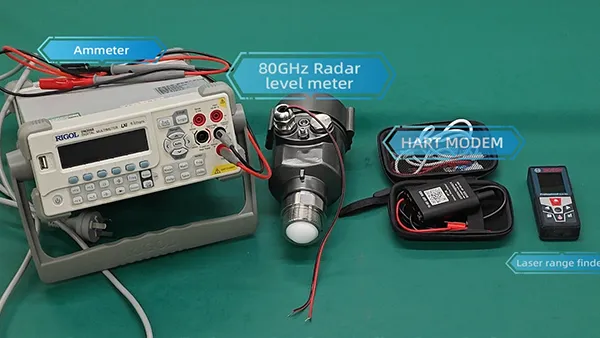

Калибровка радарного уровнемера на 80 ГГц
Варианты применения
Сталелитейная промышленность
Измерение материалов в экстремальных условиях (высокие температуры и давление), включая уровень расплавленного металла.
Химическая промышленность
Мониторинг уровня и изменения высоты жидкостей и сыпучих материалов в химических процессах.
Энергетическая промышленность
Измерение расхода высокотемпературного топлива или материалов при производстве энергии даже в суровых условиях эксплуатации.
Нефтегазовая отрасль
Точное измерение уровня сырой нефти в резервуарах с перемешиванием, коррозионными жидкостями или парами, даже через пену, пар или плавучую крышу.
Пищевая промышленность
Используется для измерения уровня жидкостей и твердых веществ, хранящихся при нормальной температурах и давлении. Легко справляется с испарениями и коррозией и подходит для резервуаров небольшого объема.
Производство кормов
Применяется для обработки твердых зерен и порошков, помогая дозировать сырье и контролировать добавление жидких ингредиентов во время обработки кормов.
Цементная промышленность (шламовые и жидкостные процессы)
Измерение уровня высокотемпературных материалов и цементного шлама в емкостях с условиями перемешивания, коррозии или пара при средних температуре и давлении.
Фармацевтическая промышленность
Точное измерение уровня жидкостей и порошков в смесительных емкостях с парами, давлением или слабоагрессивными жидкостями.
-

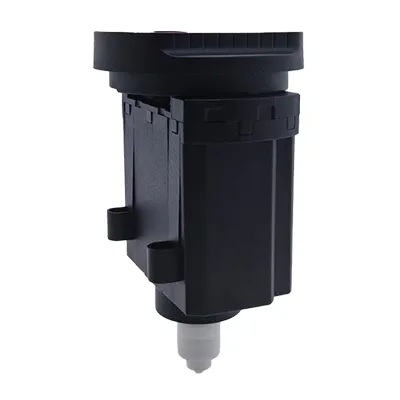

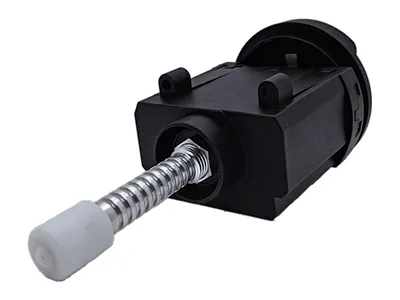

- Модуль бесконтактного радарного уровнемера
- Микроволновая частота
76-81 ГГц
- Температура рабочей среды
От −40°C до +85°C/опционально до +200 °C
- 80 ГГц миллиметровый радарный модуль является ключевым компонентом, используемым в бесконтактных уровнемерах для высокоточного измерения жидкостей и сыпучих материалов. It works well even in demanding environments like steam, agitation, or dusty conditions.
