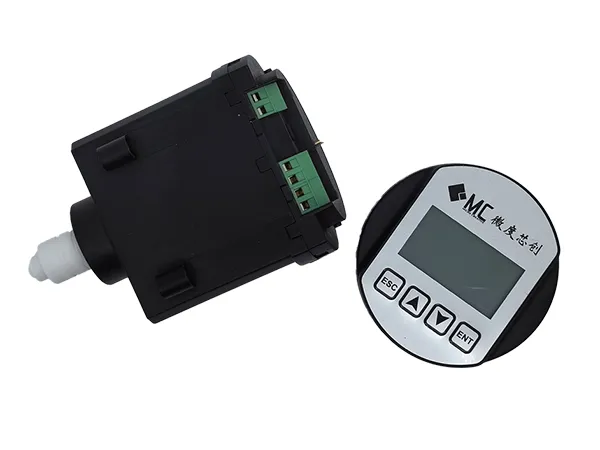

    Модуль бесконтактного радарного уровнемера

    Электронный модуль на основе радара миллиметрового диапазона 80 ГГц, используемый в бесконтактных радарных уровнемерах для жидкостей и сыпучих материалов

    80 ГГц миллиметровый радарный модуль является ключевым компонентом, используемым в бесконтактных уровнемерах для высокоточного измерения жидкостей и сыпучих материалов. Эффективно работает даже в сложных условиях, таких как наличие пара, перемешивание или запыленность. Благодаря компактной конструкции и совместимости с различными типами антенн, данный модуль бесконтактного радарного уровнемера может устанавливаться в резьбовых, коррозионностойких, санитарных или высокотемпературных системах. При необходимости может выдерживать температуры до 1000°C.

    Запросить расценки
    Технические параметры
    • Микроволновая частота76-81 ГГц
    • Рабочая температура От −40°C до +85°C/опционально до +200 °C
    • Рабочее давлениеОт −0.1 до 1 МПа
    • Точность±1 мм
    • Диапазон измерений10/30/60/120 м
    • ВзрывозащитаEx d ia ⅡC T6 Ga
    • Угол луча3°/8°
    • Способ монтажаСовместим с корпусами из нержавеющей стали или алюминиевого сплава
    • Класс пылевлагозащитыIP67
    • Материал корпусаПластик ПК (поликарбонат)/Нейлон
    • Интерфейс связи4-20 мА/HART/RS485/TTL/Bluetooth
    • Пользовательский интерфейсЖК-дисплей 128×64 с 4 кнопками или ПО для ПК
    • Сертификаты Сертификат о соответствии требованиям взрывозащищенности CNEX
    • Масса Прибл. 281 г
    • Габариты (Д×Ш×В)Высокотемпературный тип: 76×77.5×167 мм; стандартный тип: 76×76×126 мм
    • Рекомендуемый кабельAWG18 или сечением 0.75 мм²
    • Сигнал неисправности3.8 мА, 4 мА, 20 мА, 21 мА или функция удержания

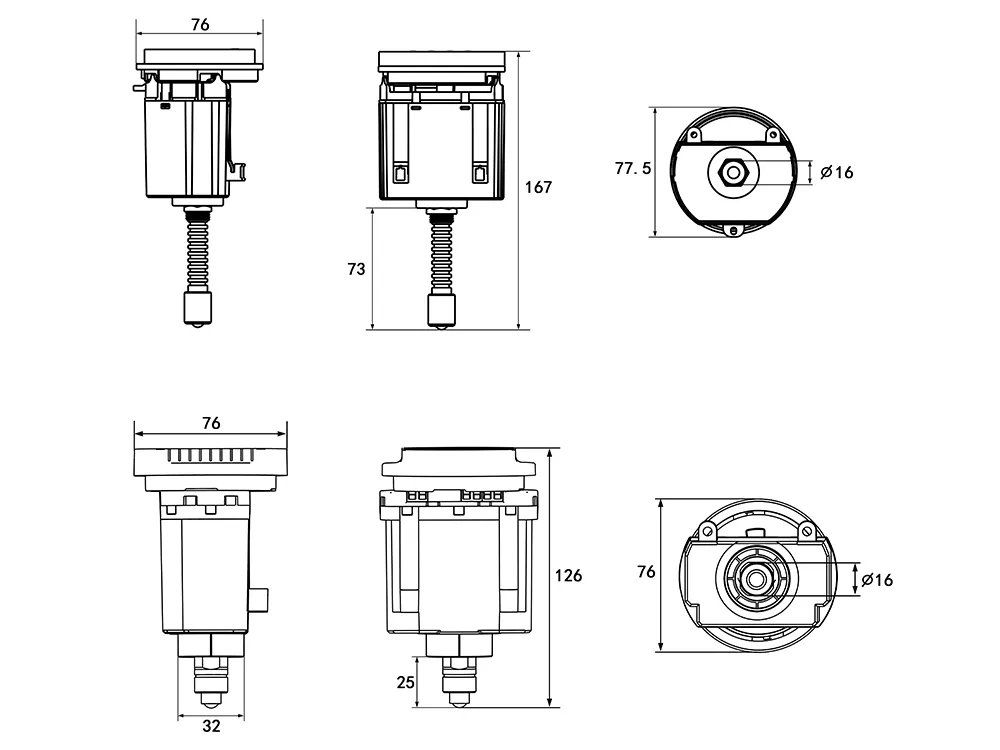

    Схема габаритов устройства
    Схема габаритов устройства
    Ключевые преимущества
    • Использует радарный чип, разработанный Microcreative, гарантирующий высокую точность показаний до ±1 мм и сохраняющий мертвую зону всего 2 см для точных измерений
    • Поддерживает подключение по Bluetooth и дистанционную настройку, что позволяет легко корректировать параметры или проводить обслуживание системы без необходимости присутствия на объекте
    • Доступен многоязычный интерфейс с настраиваемыми опциями отображения
    • Не требуется калибровка по расстоянию, что упрощает сборку и производство
    Варианты применения
    Сталелитейная промышленность

    Сталелитейная промышленность
    Измерение материалов в экстремальных условиях (высокие температуры и давление), включая уровень расплавленного металла.

    Химическая промышленность

    Химическая промышленность
    Мониторинг уровня и изменения высоты жидкостей и сыпучих материалов в химических процессах.

    Энергетическая промышленность

    Энергетическая промышленность
    Измерение расхода высокотемпературного топлива или материалов при производстве энергии даже в суровых условиях эксплуатации.

    Нефтегазовая отрасль

    Нефтегазовая отрасль
    Точное измерение уровня сырой нефти в резервуарах с перемешиванием, коррозионными жидкостями или парами, даже через пену, пар или плавучую крышу.

    Пищевая промышленность

    Пищевая промышленность
    Используется для измерения уровня жидкостей и твердых веществ, хранящихся при нормальной температурах и давлении. Легко справляется с испарениями и коррозией и подходит для резервуаров небольшого объема.

    Производство кормов

    Производство кормов
    Применяется для обработки твердых зерен и порошков, помогая дозировать сырье и контролировать добавление жидких ингредиентов во время обработки кормов.

    Cement Industry

    Цементная промышленность (шламовые и жидкостные процессы)
    Измерение уровня высокотемпературных материалов и цементного шлама в емкостях с условиями перемешивания, коррозии или пара при средних температуре и давлении.

    Фармацевтическая промышленность

    Фармацевтическая промышленность
    Точное измерение уровня жидкостей и порошков в смесительных емкостях с парами, давлением или слабоагрессивными жидкостями.

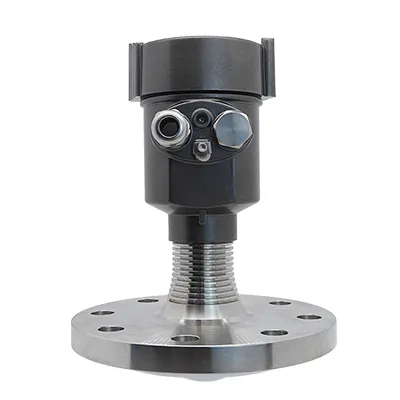

      1. Радарные уровнемеры для жидкостей и твердых веществ
      2. Радарные уровнемеры для жидкостей и твердых веществ
        Микроволновая частота
        76-81 ГГц
        Температура рабочей среды
        От −40°C до +85°C/опционально до +200 °C
      3. Радарные датчики уровня миллиметрового диапазона серии LM78 (76-81 ГГц) для бесконтактного измерения уровня жидкостей, суспензий и сыпучих материалов. Имеют сертификацию CE и гарантируют стабильность и точность измерений в широком спектре промышленных задач.
    Нужна помощь в подборе радарного датчика?

    Мы поможем выбрать оптимальный вариант для вашего проекта.

    Другие радарные датчики уровня

    Управление возможно через точечно-матричный дисплей 128×64 с четырьмя клавишами или с помощью ПО для ПК. Модуль также поддерживает несколько языков и настраиваемые макеты дисплея, что позволяет легко адаптировать его под различные предпочтения операторов и отраслевые требования.
